便携式和手提式磁粉探伤仪系列

Q-I型微型磁轭探伤仪,便携式脉冲磁轭探伤仪



(直接用交流220V电源的)               (可以直接用交流220V电源也可用脉冲电池的)



CJX-A、CEX-A、CDX-3系列便携式磁粉探伤仪

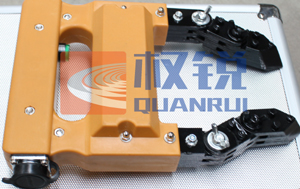

CJX-A型电磁轭角焊缝探伤仪
        CJX-A型电磁轭角焊缝探伤仪可选配D型或A型及O型探头,电磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪,它能对各种零件进行磁化探伤,包括对大型零部件进行局部磁化探伤,能用作外加法磁力探伤和剩磁法磁力探伤。仪器采用可控硅组成无触点开关,噪音小,寿命长。仪器体积小,重量轻,提升力大,活关节可调,特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。 仪器输出为低电压,对不允许高电压进入设备内探伤的场合更为适合。

CEX-A交直流磁粉探伤仪
         交直流主机可任意选配A.D.O三种探头;可利用外加磁场磁化法对大型压力容器、管道、球罐、钢结构、机械零配件分段局部探伤;交直流两用;对要求近表面(表面以下)、表面较粗糙、不去除涂覆层的工件可利用直流探伤。本设备特别适用野外、流动、现场探伤退磁使用。

CDX-Ⅲ型多用磁粉探伤仪
        CDX-Ⅲ型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。交流输入:220V 50Hz 5A;输出:AC 36V 10A;功能选配:A\D\E\O四种探头交流磁化,重量:6KG。采用外加磁场磁化法,使仪器具有体积小、重量轻等优点。高集成化电路使一台设备兼备原几种设备的全部功能。

 型号  CJX-A CEX-A  CDX-3
 交流输出  220V 50HZ 3A 220V 50HZ 3A  20V 50HZ 5A
 输出 AC 36V 8A AC 36V DC 10V 8A AC 36V 8A
 功能选配 A、D、O三种探头 A、D、O三种探头  A、D、E、O四种探头
 重量 4.5kg 4.5kg  6kg

 特点

仪器采用外加磁场磁化法,体积小,重量轻,方便携带,高集成电路,多功能通用主机一台设备兼备几种设备的功能,可配多种探头。

应用

适用于航天、航空、铁道、汽车、船舶、压力容器、机械、建筑、桥梁等行业。

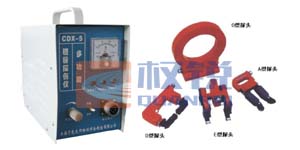

CDX-5便携式磁粉探伤仪



     CDX-5型多用磁粉探伤仪是具有多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关,噪音小、寿命长、操作简单、方便、适应性强、工作稳定。除具有便携式机种的一切优点外,还具有一机多用的功能,根据客户要求配备:A  D  E  O 型四种探头大大的扩展了用途,简化了操作,还具有退磁功能。能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性全方位显示缺陷和伤痕。应用范围广,尤其适用于不允许通电起弧破表面零件的探伤。

功能特点

     吸收国内外磁粉探伤仪的优点,选用新材料,采用新工艺,全电子控制的新型磁粉探伤仪,具有功能齐全,探伤速度快,检测灵敏度高,操作简单,使用方便等优点,仪器采用外加磁场法,体积小,重量轻,方便携带,高集成电路,一台设备兼备几种设备的全部功能,可配A、D、E、O四种探头,该仪器输出电流大小可调,可适应不同灵敏度要求,交流磁化带断电相位控制,超负荷保护,并具有自动衰减退磁等功能。

应用

     适用于航天、航空、铁道、汽车、船舶、压力容器、机械等行业。



CJD-1000C、CJD-2000C系列便携式磁粉探伤仪

CJD-1000/2000C:交流输入:380V 50Hz ;输出:AC:2000A。交流磁化,自动退磁,交流磁化带断电相位控制,体积小,重量轻,特别适合现场使用。

 型号  CJD-1000C CJD-2000C
 交流输出  220V 50HZ 3A  220V 50HZ 3A
 输出  AC 36V 8A  AC 36V DC 10V 8A

CEX-1000/2000A:交流输入:380V 50Hz ;输出:AC:0-2000A,DC:0-1000A。交直流磁化,半波直流磁化和自动退磁;充退磁电流连续可调,交流磁化带断电相位控制。

功能

交流磁化、自动退磁、交流磁化带断电相位控制,体积小,重量轻,特别适合现场使用。

应用

携带式设备对表面较粗糙的原材料,焊接件,铸件,锻件较适用。适用于航天、航空、铁道、汽车、船舶、压力容器、机械行业、可利用缠绕法外加的磁场或支杆法自身感应的磁场,使用连续或剩磁法。对工件进行整体或局部探伤。

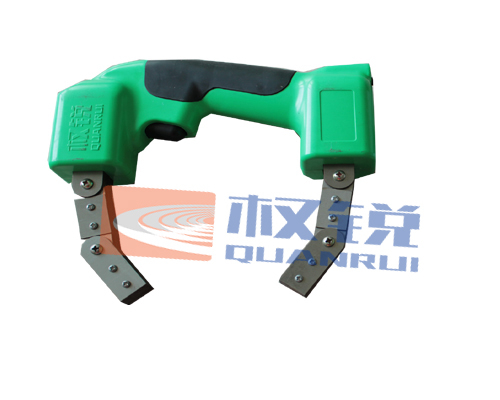

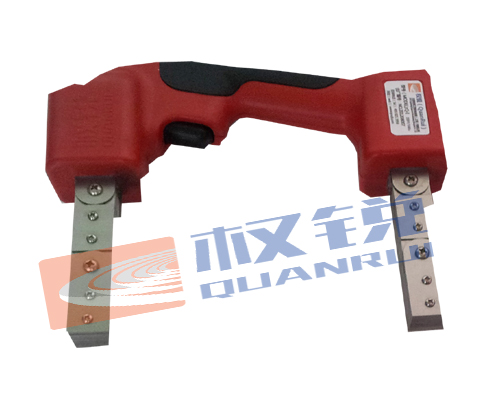

     CJE-12交流(直接接电源)                           CJE-12/220V交直流(带电池包)充电式



 型号  CJE-12/220  CJE-220
 电源  220V 0HZ  -12V  220V 50HZ
 充电电源  220VC 50HZ
 使用电池  MF12-7.2H
 工作电流

 AC1.4A    DC 1.7A

 AC 1.4A
 充电时间  8-15h
 电瓶使用时间  6h以上
 工作间隙时间  1分钟开1分钟关
 磁化极距  0-250mm  0-250mm
 提升了AC  >5.5kg  >5.5kg
 提升了DC  >28kg
探头重量  3.2kg  3.2kg
 电池包重量  2.9kg
 探头外形尺寸mm  208*52*146  208*52*146
 电池包外形尺寸mm  160*100*70
 充电器外形尺寸mm  80*60*40
